振動篩12年生產廠家
過濾,除雜,分級
3500-38000元/臺詳情咨詢
2-500目篩網規格:
100-2000kg/h產量:
0.25-3kw功率:
產品特點:粉末不飛揚,液體不泄露、不堵網、自動排料、多種材質、1-5層可選
適用物料:粉末狀、細小顆粒或者漿液物料

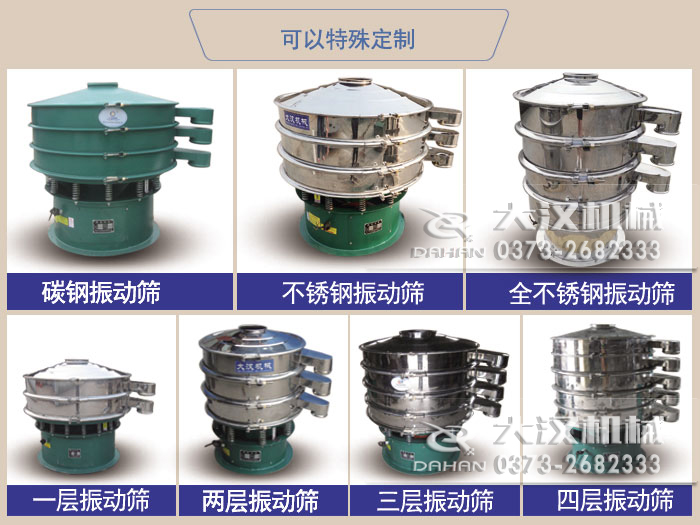

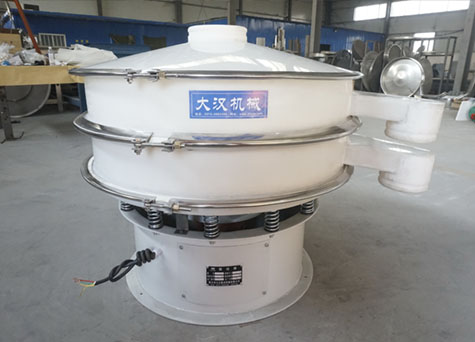

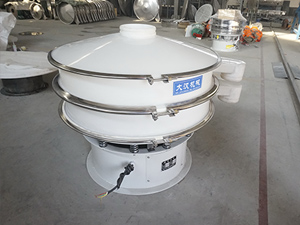

按材質分:碳鋼,不銹鋼(食品,醫藥行業專用),塑料(耐強酸,強堿腐蝕)
按型號分:直徑400mm-1800mm

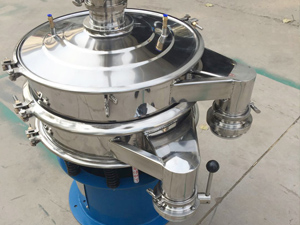

按不同行業分:普通型,閘門型(控制物料篩分時間),加緣型(防止液體物料飛濺),超聲波型(防止物料聚團堵塞)
篩分面粉
篩分黃豆
過濾豆?jié){
旋振篩適用于將過大顆粒和異物從產品中分離,以及液體的固液分離,懸浮顆粒的細度控制等,2-500目孔徑,可根據客戶不同需求1-5層同時使用,碳鋼、304不銹及塑料材質等各種型號齊全,針對特殊行業的需求,也可設計為閘門式旋振篩、加緣式旋振篩等機型。

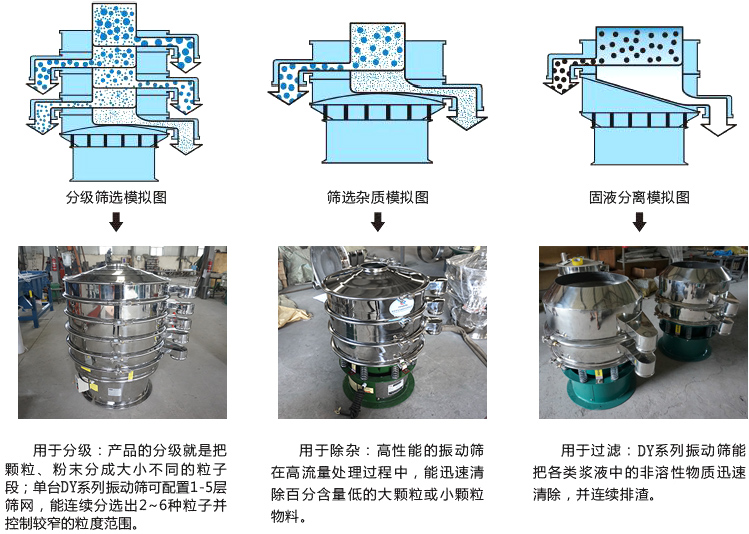

分級篩選:把固體粒子分成大小相等的不同粒子組,單臺旋振篩能同時準確地連續分選2-6個粒子段。適用于多行業顆粒、粉狀物料的分級。
篩選雜質:迅速清除百分含量較低的大小顆?;蛐☆w粒。
固液分離:可迅速清除各類漿液中非溶性物質迅,每小時過濾兩高達100立方,適用于陶瓷、顏料等液體過濾,多使用一層篩網使用,用于篩除雜質、比重過濾。

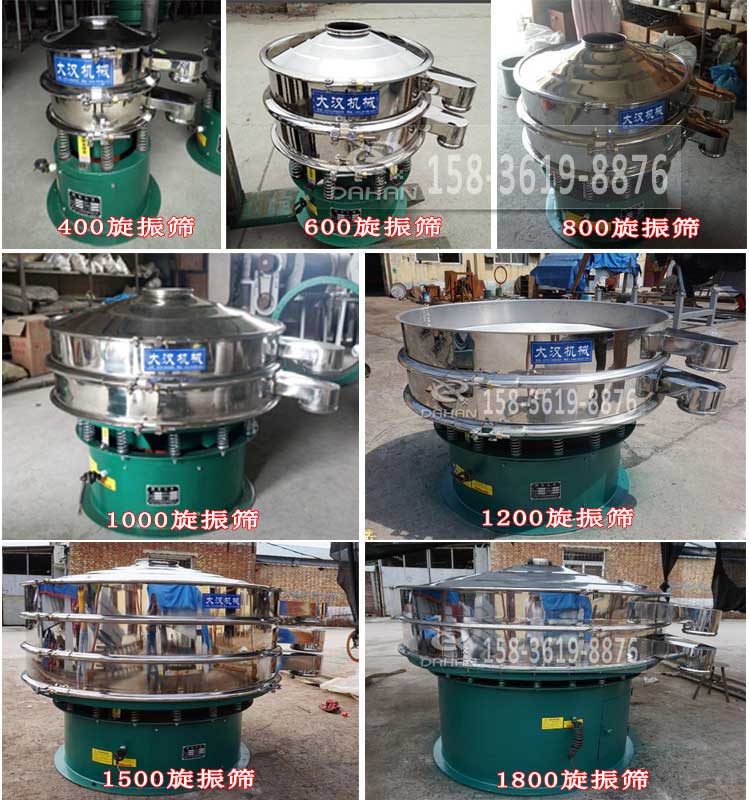

旋振篩廠家大漢機械旋振篩型號齊全,價格優惠,旋振篩型號有直徑400mm、600mm、800mm、1000mm、1200mm、1500mm、1800mm,也可以為您特殊訂做。旋振篩是一種高精度細粉篩分機械,可將物料分為5個等級:粗粉、中等粉、細粉、微細粉和超細粉。
旋振篩工作原理視頻

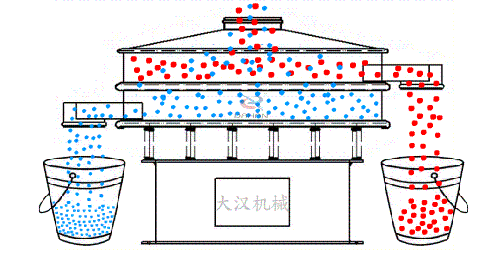

旋振篩采用立式振動電機作為激振源,通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動,并傳遞到旋振篩的篩面上,物料通過入料口進入設備內,根據不同篩分要求,物料經過1-5層采用不同目數的篩網的篩分層,在這個過程中,位于各層的篩網下的清網裝置不斷撞擊篩網,使物料能夠順暢的篩分,并有效避免物料堵網問題的出現,接近篩網孔徑的物料通過篩網透篩,為篩下物,大于篩網孔徑的物料從該層的出料口排出,為篩下物,完成篩選或過濾的目的。
在工作過程,可以根據篩分物料的變換,或者運動軌跡的變化,可根據需要將原有相位角通過偏心塊進行調整。
旋振篩偏心塊夾角調節如下:
當電機上下偏心塊調至0度時,物料由中間向四周分散,用來大量篩分粗略的物料。
當電機上下偏心塊調至15度時,物料呈漩渦狀分散,用來篩分一般物料。
當電機上下偏心塊調至45度時,物料呈快速漩渦狀分散,物料在篩面上的運動軌跡較長,主要用來篩分精細物料。
當電機上下調至90度時,物料由四周向中間集中,用濕式過濾。

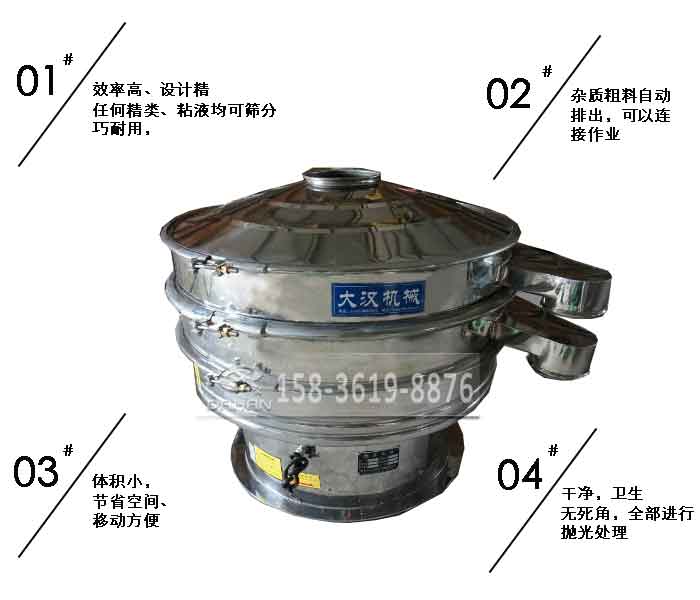

1、可滿足各種粉末、顆粒篩分需要求及液體過濾需求,篩分細至500目或0.028mm,液體物料可過濾至5微米
2、各層的篩網下安裝有彈跳去清網裝置,通過不斷撞擊篩網,使物料能夠順暢的篩分,并有效避免物料堵網問題。
3、雜質、粗料自動排出,可連續作業,產量可達可達5噸/小時
4、1-5層多層篩分,可獲得2-6種不同規格的成品。
5、全密封結構,無粉末溢出,無液體溢出。
6、出料口可360°旋轉,更換篩網僅需3-5分鐘。

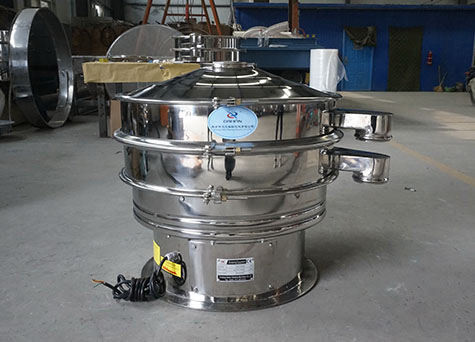

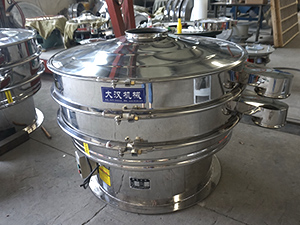

型號:DH-600
產量:500kg/h

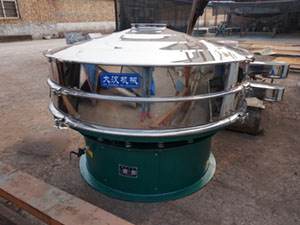

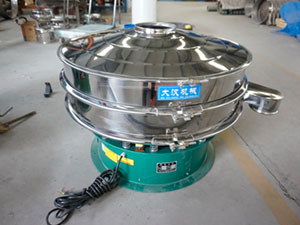

型號:DH-800
直徑:800kg/h

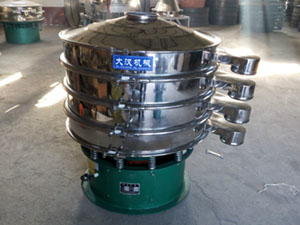

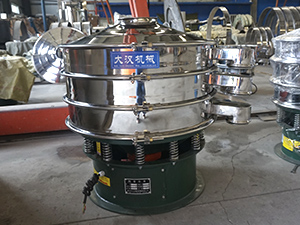

型號:DH-1000
直徑:1400kg/h

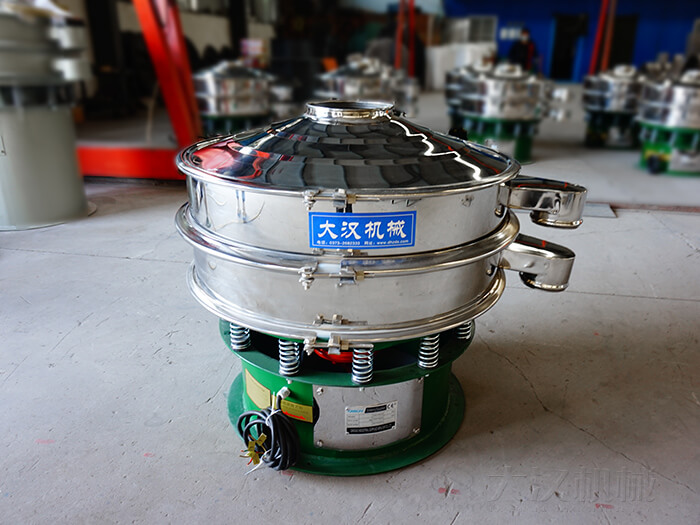

型號:DH-1200
直徑:2100kg/h

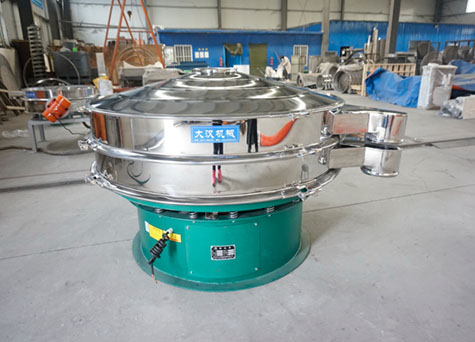

型號:DH-1500
直徑:2600kg/h
型號:DH-1800
直徑:3300kg/h
型 號 | DH-600 | DH-800 | DH-1000 | DH-1200 | DH-1500 | DH-1800 | DH-2000 |
直徑mm | Φ600 | Φ800 | Φ1000 | Φ1200 | Φ1500 | Φ1800 | Φ2000 |
篩網面積m | 0.24 | 0.45 | 0.67 | 1.0 | 1.6 | 2.43 | 3.01 |
篩網規格(目) | 2-500 | ||||||
進料粒度mm | <Φ10 | <Φ15 | <Φ20 | <Φ30 | |||
振次rpm | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
有效篩面直mm | Φ560 | Φ760 | Φ930 | Φ1130 | Φ1430 | Φ1760 | Φ1960 |
1-5 | |||||||
功率Kw | 0.25 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 |

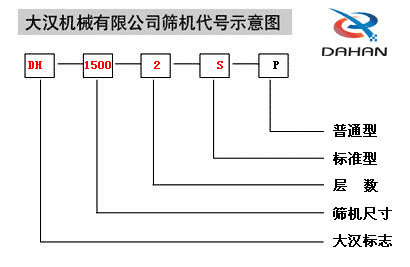

DH-400-3S:網架直徑為φ400mm的3層三次元旋振篩,與物料接觸部分為SUS304不銹鋼材質。
DH-400-3P:網架直徑為φ400mm的3層三次元旋振篩,與物料接觸部分為Q235A碳鋼材質。
DH-600-3S:網架直徑為φ600mm的3層三次元旋振篩,與物料接觸部分為SUS304不銹鋼材質。
DH-800-3P:網架直徑為φ800mm的3層三次元旋振篩,與物料接觸部分為Q235A碳鋼材質。
另:標準機型機座(也稱底桶或底座)統一采用Q235A碳鋼材質,可定制SUS304不銹鋼材質底桶。

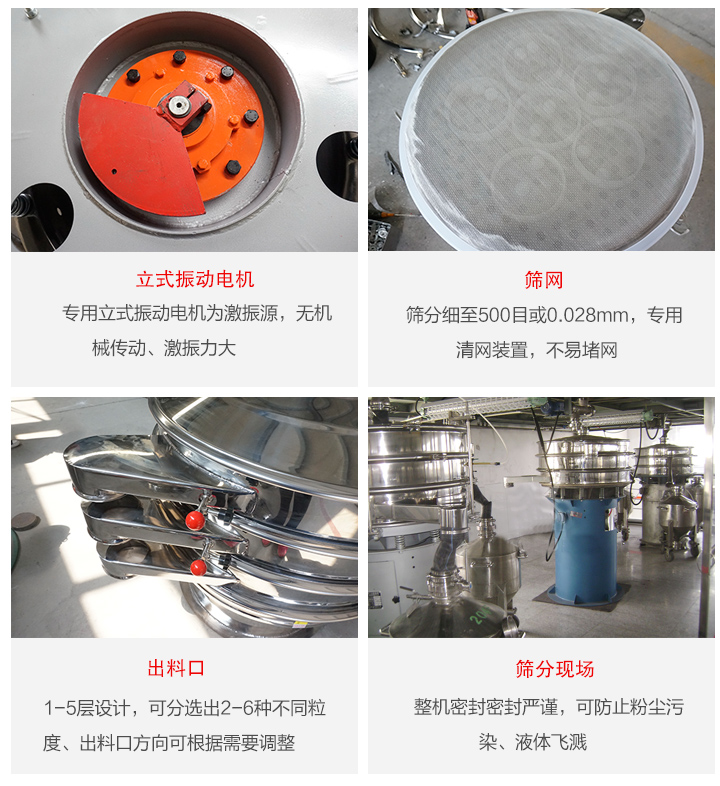

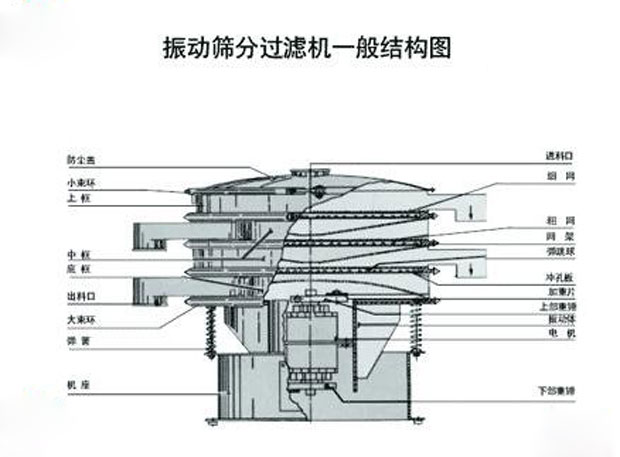

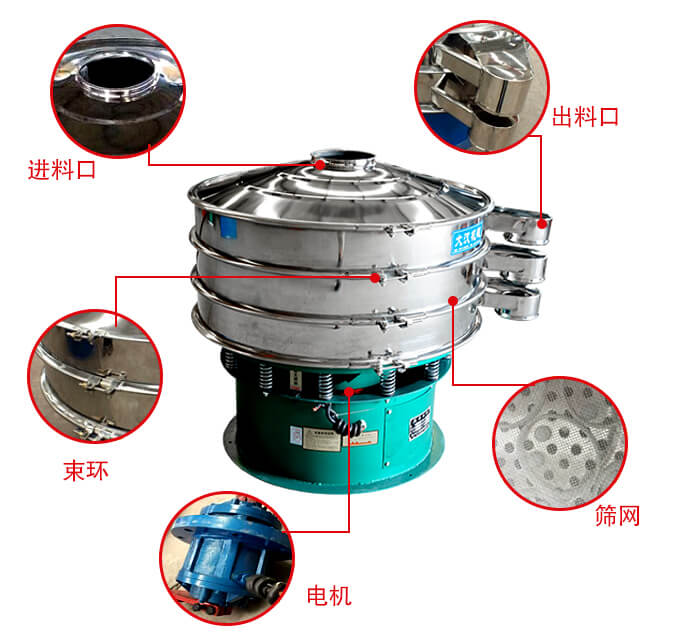

旋振篩由防塵罩、篩框、篩網、網架、清網裝置、電機(振動源)、減震彈簧、底座等部分組成。
防塵罩:由進料口和斜錐組成,其下端與篩框相連,防止振動篩工作時車間粉塵落入物料中。常用的材料有不銹鋼、碳鋼和塑料。等3種材料。
篩框:由鋼板卷焊而成,上下端有軸承圈,下部內裝有法蘭圈,用于固定篩網構件的結構。
振動電機:立式振動電機,分為2、4、6、8、水平四種規格,振動次數分別為2870、1460、980、740RPM,可設計為防爆型(易燃易爆場合)
篩網:型號有φ600、800、1000、1200、1500、1800等,材質有不銹鋼、碳鋼、塑料。
清網裝置:清掃篩網網孔內堵塞的物料,提高產量。它有硅膠和橡膠制成。也可選擇超聲波清洗裝置(635目有靜電的精細粉末)。
減震彈簧:沿振動傳遞體有12-20個隔振彈簧。底座采用鋼卷焊接而成。底墻上有檢修門和電氣開關座?;谏喜亢赣协h(huán)形法蘭,該法蘭通過隔振彈簧與傳振體連接。
型號 | 普通型 | 超聲波型 | 加緣型 | 閘門型 | 過濾型 | 高頻型 |
圖片 | ||||||
應用 | 可把固體與液體過濾或把干料進行尺寸分級、除雜 | 增加超聲波輔助清網裝置,利于超細及粘性物料篩分,解決堵網問題 | 高、入料口增大設計,防止物料飛濺、易于觀察篩網 | 閘門式設計,可延長篩分時間,提高篩分精度,物料多進少出 | 專為過濾液體設計,適合處理量不多、雜質少的漿液 | 使用高頻振動電機(3000轉/分)為激振源,適合過濾高濃度漿料,如陶瓷釉料等 |

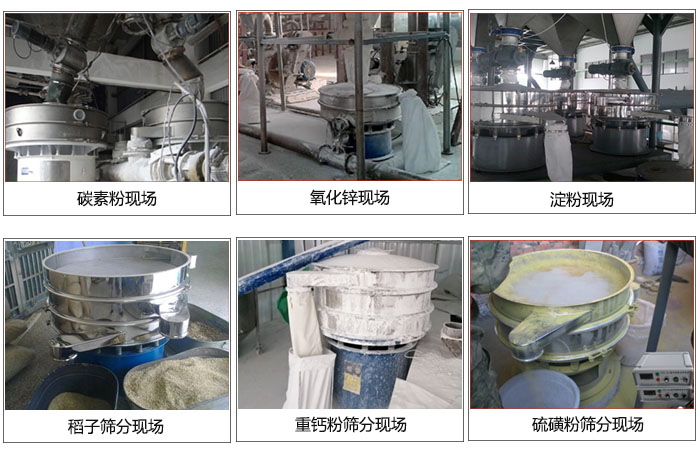

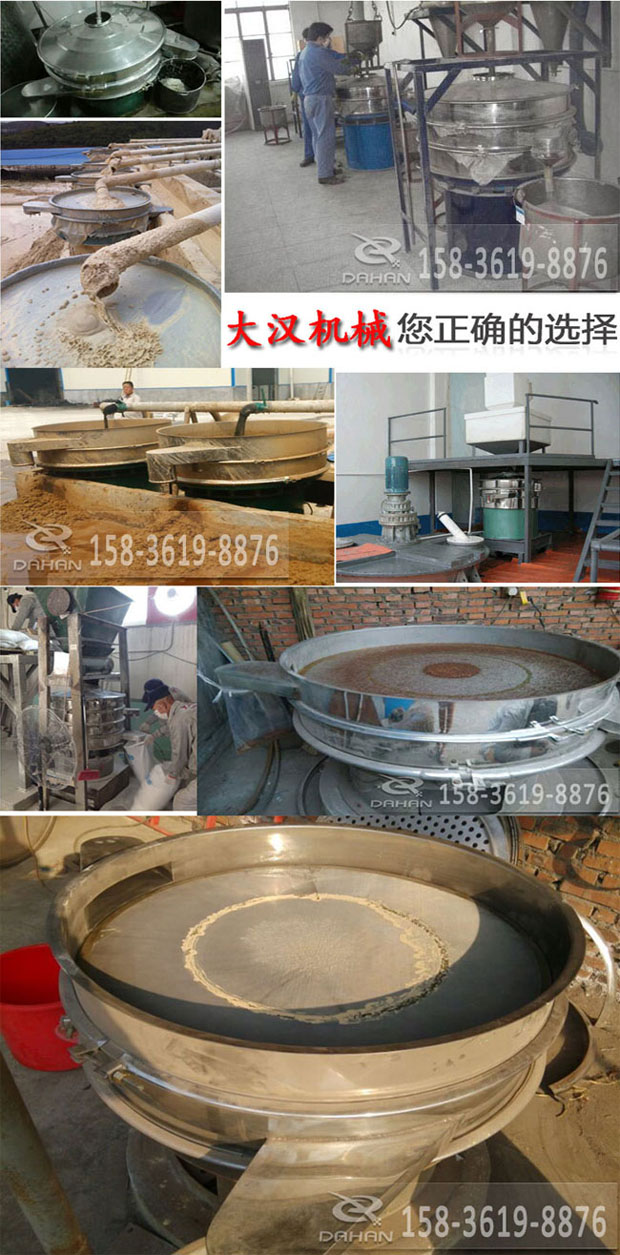

化工行業:樹脂、涂料、工業藥品、顏料、油漆、中藥粉等。
食品行業:糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業:鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理:廢油、廢水、染整廢水、助劑、活性碳等。
原料 | 比重 | 網目 | 方法 | 產量 ((kg/hr IT/hr)) |
機型 |
小麥淀粉 | 1 | 250目 | 濕 | 3200 IT | DH-1200-1S |
面粉 | 0.6 | 24目 | 干 | 1500㎏ | DH-1000-1S |
醬油 | 1 | 100目 | 濕 | 6500 IT | DH-1200-1S |
食鹽 | 1.2 | 30/80目 | 干 | 5000㎏ | DH-1500-1S |
玉米淀粉 | 0.6 | 40目 | 干 | 1600㎏ | DH-1000-1S |
中藥粉 | 0.8 | 80目 | 干 | 550㎏ | DH-800-1S |
PVC樹脂 | 1 | 10㎜/5㎜ | 干 | 3000㎏ | DH-1200-2S |
聚乙烯粉 | 0.45 | 48/100目 | 干 | 100㎏ | DH-800-2S |
石墨 | 1.2 | 16/40/80目 | 干 | 1400㎏ | DH-1000-3S |
鉛粉 | 11.34 | 10/80目 | 干 | 1000㎏ | DH-1000-2S |
剛砂 | 4 | 60目 | 干 | 300㎏ | DH-1000-1S |
鋁粉 | 0.9/1.2 | 80/120目 | 干 | 350㎏ | DH-800-2S |
焊條粉末 | 0.95 | 20/200目 | 干 | 550㎏ | DH-1000-2S |
高嶺土 | 0.4 | 100目 | 干 | 200㎏ | DH-1000-1S |
泥漿 | 1.1 | 250目 | 濕 | 3200㎏ | DH-1000-1S |
⑴旋振篩應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時,可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時,應用螺栓緊固于結構體上,而且鋼結構架臺應有一定的鋼度。本機只需三相開關一只(備注:使用電氣控制盤),用蛇皮管穿線,將電機接至電源即可,注意電氣控制盤應懸掛安裝于墻上。

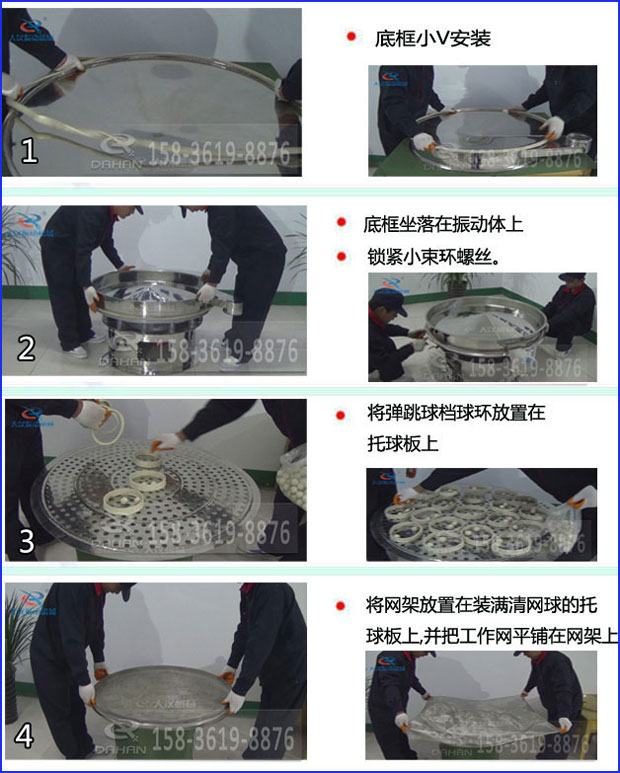

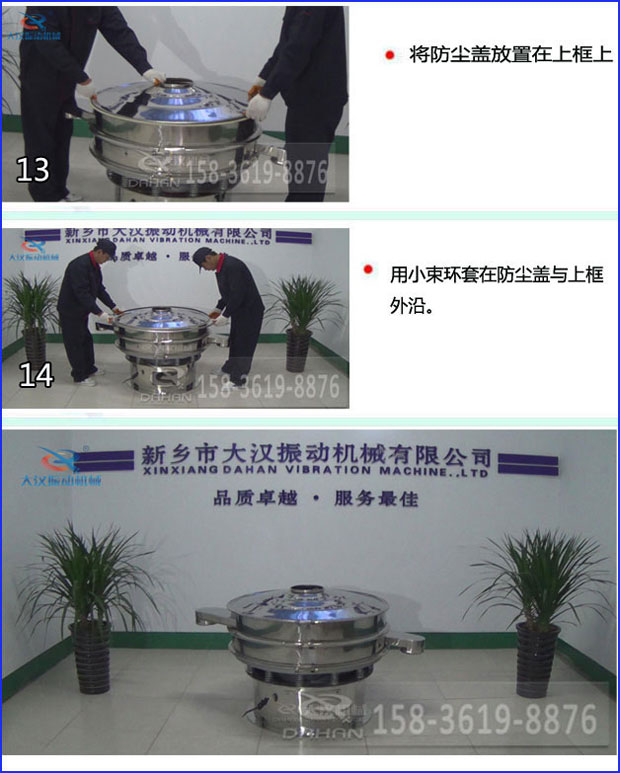

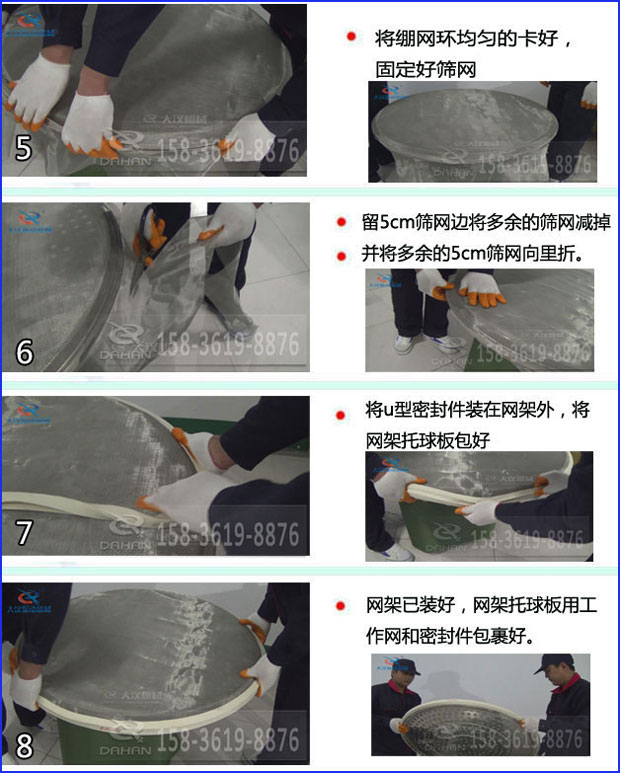

⑵設備出廠前已將篩網裝妥,使用過程中的篩網更換可自己更換。
⑶開機前,應先檢查各壓緊螺栓的緊固程度,及各料口的位置是否與接料器對正,并觀察振動電機是否能正常轉動及彈簧受力有無阻礙,檢查各層篩網是否壓緊。
⑷當旋振篩接入電氣控制盤之前,應首先對電氣控制盤進行檢查。線路接通后觀察振動電機旋轉方向是否是順時針方向, (備注:否則應改變相序)運轉是否正常,有無異噪聲。
⑸調節振動電機上下偏心塊的相位角,以適應各種物料篩分情況。
